JLW型雙頭（球閥）球體研磨機
在線報價 電話：0577-21816666 傳真：0577-67996922
1、球閥球體研磨機技術性能與特點
● 適用于球體球面的研磨；
● 球體回轉中心線與磨頭回轉中心線相互垂直，磨頭上磨具的運動軌跡為一理想球面；
● 操作輕便簡單，勞動強度低，生產效率高；
● 研磨頭與主軸采用柔性連接，能自動調整研磨面的比壓值和消除裝夾誤差或其它工藝誤差；
● 本機有多工位形式，可根據用戶要求選配。
Technical performance and feature
● It is suitable to lap the spherical surfaces of balls.
● The centre line of a ball is vertical to the centre line of a lapping disc so that the movement
of the lapping disc is a ideal spherical surface.
● Easy operation, low work strength and high production efficiency.
● A lapping disc flexibly connects with a main shaft, which automatically adjusts a specific
pressure on a lapping surface and eliminates an error caused by jigging or others.
● There is a multi-ball lapping machine on custom request.

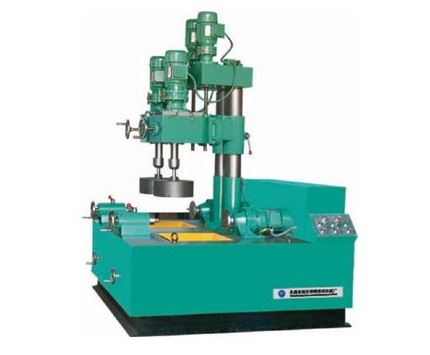

2、JLW型 雙頭球體研磨機(外觀示意圖)
1. 升降減速機組 2. 立柱 3. 銅套 4. 鍵 5. 剎車
6. 立柱 7. 減速器 8. 軋盤 9. 調節錐套 10. 軸承
11. 升降絲桿 12. 升降螺母 13. 橫梁 14. 內六角螺母 15. 萬向聯軸器
16. 研磨盤 17. 夾盤 18. 夾盤調節螺母19. 夾具軸 20. 托盤
21. 回液管 22. 磨頭減速機組23. 調節手輪 24. 軸承 25. 七字鐵
26. 小手輪 27. 小絲桿 28. 小絲桿螺母 29. 工件(球體) 30. 夾盤調節柄
31. 頂針 32. 剎車 33. 尾架 34. 機架 35. 噴液管
3、JLW型 主要技術參數及規格
